64位操作系统——（六）内核主程序

作者：王赛宇

参考列表：

在上一节中，我们将操作系统从虚拟平台迁移到了物理平台，为此我们购买并制作了一个32MB的USB-FFD启动盘，并最终在我的个人电脑ThinkPadT530上完成了启动，系统的图形显示、内存初始化、中断初始化、进程切换全部无误，并且创建出了init守护进程，从init守护进程中创建出了用户进程，用户进程通过系统调用调用了我们定义好的系统调用函数，完成了HelloWorld输出。

在本节中，我们会系统的学习makefile文件的编写、操作系统的线性地址空间划分、获取处理器信息并展示

makefile编写

在本节中，我们试图学习makefile文件的编写，我们会先从一个简单的例子入手，并一步一步的对它进行优化，最终我们将解读本项目中的makefile文件

一个最简单的例子

假设我们现在有一个这样的项目：

/*Hello.c*/
#include <stdio.h>

int main (){
    printf("Hello World!");
    return 0;
}

现在我们想要编译运行这个程序需要在控制台中输入：

gcc Hello.c
./a.out

随后，控制台就会输出我们项目的结果，这非常简单。但是如果我们多了一些其他的文件呢？

/*Print.h*/
#ifndef TEST_PRINT_H
#define TEST_PRINT_H

void print(char* output_string);

#endif
/*Print.c*/
#include <stdio.h>

void print(char* output_string){
    printf("%s", output_string);
}

可以看到，我们对printf函数做了一个封装，让用户传进来一个字符串，然后我们调用printf函数再把字符串输出。同时，我们更改Hello.c中的调用方法：

/*Hello.c*/
#include "Print.h"

int main (){
    print("Hello World!");
    return 0;
}

那么我们现在要怎么编译这个文件呢？如果我们还是像刚才一样编译：

# wangsy @ wangsaiyu in ~/Code/Hello [5:57:38]
$ gcc Hello.c
/usr/bin/ld: /tmp/cckAGAaD.o: in function `main':
Hello.c:(.text+0x10): undefined reference to `print'
collect2: error: ld returned 1 exit status

这是由于我们include了Print.h，但是Print.h仅对print()函数进行了声明，而没有对其进行实现，所以我们需要将编译语句更改一下：

gcc -c Print.c
gcc -c Hello.c
gcc Print.o Hello.o
./a.out

这一次我们改动了很多，那么如果每次运行都要输入这么多东西就显得非常不ok，于是就有了makefile，我们将这一系列的行为封装在makefile中：

all: Hello.c Print.c Print.h
	gcc -c Print.c
	gcc -c Hello.c
	gcc Print.o Hello.o
clean:
	rm -rf ./*.o
	rm -rf ./*.out

其中，all表示make的目标，all后方的文件表示makefile的依赖，下方表示执行的语句，于是我们在控制台直接输入:

make all
./a.out

就可以执行刚才的步骤，同时，执行make clean就可以删除生成的目标，这样我们就完成了一个最简单的makefile文件！

对不同文件进行分离

回看刚才的makefile，我们将所有的语句插入到一个目标下面了，这好么？这不好。为什么不好？因为随着项目愈发复杂，我们想要添加的目标就越来越多，需要添加的代码也越来越多，那么这个makefile文件的可读性就会越来越低，这是我们不想看到的，于是我们对他进行改写：

all: main.o Print.o
	gcc main.o Print.o

main.o: main.c Print.h
	gcc -c main.c

Print.o: Print.c Print.h
	gcc -c Print.c

在这里，执行make all的时候，会检测main.o, Print.o是否存在于当前文件夹中，如果不存在，那么就在下方进行搜索，执行我们已经定义好的生成语句。这样会达到与刚才相同的效果。在这种情况下，如果我们想要添加一个文件，就只需要在all标签后的依赖中添加相应的依赖，然后在下方添加相应的生成方法即可。这样的做法使我们增减文件变得更加方便快捷。

使用变量进行表达

如果我们想把生成的文件放在一个build文件夹中,应该如何改变?实质上我们只需在gcc语句后面使用-o来指定输出位置即可

all: build/Hello.o build/Print.o
	gcc build/Hello.o build/Print.o -o build/a.out

build/Hello.o: Hello.c Print.h
	gcc -c Hello.c -o build/Hello.o

build/Print.o: Print.c Print.h
	gcc -c Print.c -o build/Print.o

# wangsy @ wangsaiyu in ~/Code/Hello [22:23:11]
$ make
gcc -c Hello.c -o build/Hello.o
gcc -c Print.c -o build/Print.o
gcc build/Hello.o build/Print.o -o build/a.out

这样我们就能达到相应的目的了:

https://goleveldb-1301596189.cos.ap-guangzhou.myqcloud.com/image-20201117222411691.png

那现在我不想让存储目标的文件夹叫build了,想让他叫Build,该怎么办呢?难道要一个一个改么,这非常无趣。这时候我们引入变量的概念：

BUILD_DIR=build

all: $(BUILD_DIR)/Hello.o $(BUILD_DIR)/Print.o
	gcc $(BUILD_DIR)/Hello.o $(BUILD_DIR)/Print.o -o $(BUILD_DIR)/a.out

$(BUILD_DIR)/Hello.o: Hello.c Print.h
	gcc -c Hello.c -o $(BUILD_DIR)/Hello.o

$(BUILD_DIR)/Print.o: Print.c Print.h
	gcc -c Print.c -o $(BUILD_DIR)/Print.o

clean:
	rm -rf $(BUILD_DIR)/*

这里我们使用了一个变量BUILD_DIR他表示用于存储生成目标的文件夹。在下面，我们使用$(变量名)的方法可以对他进行引用。通过这种写法，如果有人让我们改文件夹的名字，那么我们就只需要将BUILD_DIR的值进行更改即可！

合并相同部分

我们发现，生成Hello.o与生成Printk.o的方法非常相似，如果我们又写了一百个相似的方法，那么我们难道要把这相同的两行代码重复一百次么？显然不，在这里我们引入makefile中的for循环来解决这个问题：

BUILD_DIR=build
C_FILE_LIST=Hello Print
C_FILE_BUILD_GOALS=$(foreach file, $(C_FILE_LIST), $(BUILD_DIR)/$(file).o)

define \n


endef

all: build_all_c_code
	gcc $(C_FILE_BUILD_GOALS) -o $(BUILD_DIR)/a.out

build_all_c_code:
	$(foreach file, $(C_FILE_LIST), gcc -c $(file).c -o $(BUILD_DIR)/$(file).o ${\n})

clean:
	rm -rf $(BUILD_DIR)/*

我们从上向下一步一步来理解这个文件，我们先将中间的值进行输出看看，为了输出变量，我们对makefile文件进行改写：

BUILD_DIR=build
C_FILE_LIST=Hello Print
C_FILE_BUILD_GOALS=$(foreach file, $(C_FILE_LIST), $(BUILD_DIR)/$(file).o)

define \n


endef

all: build_all_c_code
	@echo "run all"
	gcc $(C_FILE_BUILD_GOALS) -o $(BUILD_DIR)/a.out

build_all_c_code:
	@echo "run build_all_c_code"
	$(foreach file, $(C_FILE_LIST), gcc -c $(file).c -o $(BUILD_DIR)/$(file).o ${\n})

output_args:
	@echo "C_FILE_BUILD_GOALS: $(C_FILE_BUILD_GOALS)"

clean:
	rm -rf $(BUILD_DIR)/*

首先，我们执行output_args:

# wangsy @ wangsaiyu in ~/Code/Hello [22:36:41] C:130
$ make output_args
C_FILE_BUILD_GOALS:  build/Hello.o  build/Print.o

可以看到，我们的C_FILE_BUILD_GOALS就是一个字符串，他用空格分割开了我们生成的目标，他是使用

C_FILE_BUILD_GOALS=$(foreach file, $(C_FILE_LIST), $(BUILD_DIR)/$(file).o)

生成的，其含义在于：

  • 使用空格作为关键字将C_FLIE_LIST进行分割，用file变量遍历其中的每个元素
  • 使用$(BUILD_DIR)/$(file).o进行填充，形成一个新的字符串

我们的C_FILE_LIST=Hello Print包含了两个目标，那么生成这样的结果也不难理解。

接下来，我们在执行all之前一定会执行build_all_c_code，build_all_c_code中也使用了这样的for循环，不过该for循环用于循环生成对象。

请大家结合我的讲解，进一步理解一下这个makefile文件的含义。当我们这么写一个makefile文件的时候，新增一个普通文件就只需要在C_FILE_LIST中添加一个文件名即可。执行后效果如下：

# wangsy @ wangsaiyu in ~/Code/Hello [22:36:43]
$ make
run build_all_c_code
gcc -c Hello.c -o build/Hello.o
gcc -c Print.c -o build/Print.o
run all
gcc  build/Hello.o  build/Print.o -o build/a.out

理解项目中的makefile

首先我们将这个makefile摆出来：

C_FILE_LIST=main position printk font gate trap memory lib interrupt task cpu systemcall
C_FILE_BUILD_GOALS=$(foreach file, $(C_FILE_LIST), ./build/$(file).o)

ASM_FILE_LIST=head entry
ASM_FILE_BUILD_GOALS=$(foreach file, $(ASM_FILE_LIST), ./build/$(file).o)

define \n


endef

all: system
# 生成kernel.bin
	@objcopy -I elf64-x86-64 -S -R ".eh_frame" -R ".comment" -O binary ./build/system ./build/kernel.bin

system: Kernel.lds build_all_c_code build_all_asm_code
#
	@ld -b elf64-x86-64 $(ASM_FILE_BUILD_GOALS) $(C_FILE_BUILD_GOALS) -T Kernel.lds -o ./build/system

build_all_c_code:
	@$(foreach file, $(C_FILE_LIST), @gcc-8  -mcmodel=large -fno-builtin -fno-stack-protector -m64 -c $(file).c -o ./build/$(file).o  ${\n})

build_all_asm_code:
	@$(foreach file, $(ASM_FILE_LIST), @gcc-8 -E $(file).S > ./build/$(file).s  ${\n} as --64 -o ./build/$(file).o ./build/$(file).s ${\n})

clean:
	@rm -rf ./build/*

这是内核层的makefile，C_FILE_LIST、C_FILE_BUILD_GOALS和我们刚才讲的效果完全相同，ASM_FILE_LIST是汇编语言代码，在生成总目标前，需要生成system文件，system依赖于build_all_c_code和build_all_asm_code，这非常好理解，build_all_c_code与上面讲解中的build_all_c_code效果完全相同，build_all_asm_code是汇编版的build_all_c_code。

总体来说我们这个makefile文件思路非常清晰，应该是非常好理解的。它最大的优点是使用起来可更改性非常好。

Kernel.lds链接脚本

上一节中，我们讲解了项目中的makefile脚本，makefile脚本用于自动生成目标，非常值得一学。接下来我们继续学习项目中的Kernel.lds脚本，想较于makefile脚本，Kernel.lds脚本只需要了解即可：

OUTPUT_FORMAT("elf64-x86-64","elf64-x86-64","elf64-x86-64")
OUTPUT_ARCH(i386:x86-64)
ENTRY(_start)
SECTIONS{

        . = 0xffff800000000000 + 0x100000;
        .text : {
                _text = .;
                *(.text)

                _etext = .;
        }
        . = ALIGN(8);
        .data : {
                _data = .;
                *(.data)

                _edata = .;
        }
        .rodata : {
		_rodata = .;
		*(.rodata)
		_erodata = .;
	}

	. = ALIGN(32768);
	.data.init_task : { *(.data.init_task) }
        .bss : {
                _bss = .;
                *(.bss)
                _ebss = .;
        }
        _end = .;
}
  • . = 0xffff800000000000 + 0x100000：表示程序被装载的起始地址，这里是现行地址，表示内核程序被装载在1MB开头的空间中
  • OUTPUT_FORMAT(DEFAULT,BIG,LITTLE)：这里分别表示在三种模式下输出的文件格式
  • OUTPUT_ARCH(BFDARCH)：它指定输出文件的处理器体系结构。
  • ENTRY(SYMBOL)。它将标识符SYMBOL设置为程序的入口地址，即执行程序的第一条指令所在地址。在本项目中为：ENTRY(_start)
  • SECTIONS：SECTIONS关键字负责向链接器描述如何将输入文件中的各程序段（数据段、代码段、堆、栈、BSS）部署到输出文件中，同时还将规划各程序段在内存中的布局。

这个不是我们了解的重点，所以了解一下就可以了，个人理解这个文件重点有二：

  • . = 0xffff800000000000 + 0x100000;标记了装载位置
  • . = ALIGN(32768);标记了init_task的对齐模式，在后方利用了该对齐模式进行搜索

操作系统的线性地址空间划分


获取处理器的信息

在这一节中，我们希望能够获取CPU的信息，并且进行简单的输出，在此之前，我们先来简单的回顾一下CPUID指令：

复习与封装CPUID查询指令

CPUID查询指令

首先看这张图：


cpuid 指令由 eax 寄存器获得输入，执行 cpuid 指令前，将功能号传给 eax 寄存器:

输入：

  • eax：主功能号，支持的最大主功能号是14h
  • ecx：扩展信息的主功能号， 从80000000h到80000008h

输出：

  • eax
  • ebx
  • ecx
  • edx

封装CPUID指令

我们希望在C语言里面使用相关的指令，所以需要对其进行简单的封装：

/**
 * 封装的CPUID指令
 * @param main_operation: 主查询号
 * @param sub_operation: 辅查询号
 * @param res_eax: 返回的eax
 * @param res_ebx: 返回的ebx
 * @param res_ecx: 返回的ecx
 * @param res_edx: 返回的edx
 */
void DoCpuid(unsigned int main_operation, unsigned int sub_operation, unsigned int * res_eax,
             unsigned int * res_ebx, unsigned int * res_ecx, unsigned int * res_edx) {
    __asm__ __volatile__  ("cpuid    \n\t"
                            :"=a"(*res_eax),"=b"(*res_ebx),"=c"(*res_ecx),"=d"(*res_edx)
                            :"0"(main_operation),"2"(sub_operation)
                        );
}

使用CPUID指令，输出CPU相关的信息

这里我们就不深究CPUID到底怎么用了，学起来非常的多，我们这里就图个热闹，借用作者的代码来了解一下就可以了：

/* =========================================================================
 =                              gate.h中函数的实现                           =
 =========================================================================*/
void InitCpu(void) {
    int i,j;
    unsigned int cpu_factory_name[4] = {0,0,0,0};
    char    factory_name[17] = {0};
    //vendor_string
    DoCpuid(0,0,&cpu_factory_name[0],&cpu_factory_name[1],&cpu_factory_name[2],&cpu_factory_name[3]);
    *(unsigned int*)&factory_name[0] = cpu_factory_name[1];
    *(unsigned int*)&factory_name[4] = cpu_factory_name[3];
    *(unsigned int*)&factory_name[8] = cpu_factory_name[2];
    factory_name[12] = '\0';
    printk("%s\t%#010x\t%#010x\t%#010x\n",factory_name, cpu_factory_name[1],cpu_factory_name[3],cpu_factory_name[2]);
    //brand_string
    for(i = 0x80000002;i < 0x80000005;i++) {
        DoCpuid(i,0,&cpu_factory_name[0],&cpu_factory_name[1],&cpu_factory_name[2],&cpu_factory_name[3]);
        *(unsigned int*)&factory_name[0] = cpu_factory_name[0];
        *(unsigned int*)&factory_name[4] = cpu_factory_name[1];
        *(unsigned int*)&factory_name[8] = cpu_factory_name[2];
        *(unsigned int*)&factory_name[12] = cpu_factory_name[3];
        factory_name[16] = '\0';
        printk("%s",factory_name);
    }
    printk("\n");

    //Version Informatin Type,Family,Model,and Stepping ID
    DoCpuid(1,0,&cpu_factory_name[0],&cpu_factory_name[1],&cpu_factory_name[2],&cpu_factory_name[3]);
    printk("Family Code:%#010x,Extended Family:%#010x,Model Number:%#010x,Extended Model:%#010x,Processor Type:%#010x,Stepping ID:%#010x\n",(cpu_factory_name[0] >> 8 & 0xf),(cpu_factory_name[0] >> 20 & 0xff),(cpu_factory_name[0] >> 4 & 0xf),(cpu_factory_name[0] >> 16 & 0xf),(cpu_factory_name[0] >> 12 & 0x3), (cpu_factory_name[0] & 0xf));
    //get Linear/Physical Address size
    DoCpuid(0x80000008,0,&cpu_factory_name[0],&cpu_factory_name[1],&cpu_factory_name[2], &cpu_factory_name[3]);
    printk("Physical Address size:%08d,Linear Address size:%08d\n",(cpu_factory_name[0] & 0xff),(cpu_factory_name[0] >> 8 & 0xff));
    //max cpuid operation code
    DoCpuid(0,0,&cpu_factory_name[0],&cpu_factory_name[1],&cpu_factory_name[2],&cpu_factory_name[3]);
    printk("MAX Basic Operation Code :%#010x\t",cpu_factory_name[0]);
    DoCpuid(0x80000000,0,&cpu_factory_name[0],&cpu_factory_name[1],&cpu_factory_name[2], &cpu_factory_name[3]);
    printk("MAX Extended Operation Code :%#010x\n",cpu_factory_name[0]);

}

运行：

我们修改main.c:

InitMemory(); // 输出所有内存信息

InitInterrupt();

DoClear(&global_position);

InitCpu();

TaskInit();

while(1){
    ;
}

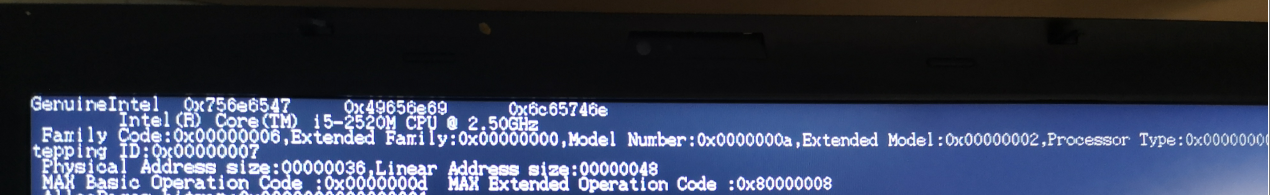

由于前面输出的太多，在加上我屏幕太小了，所以只能在InitInterrupt后停止清空屏幕。我们执行make脚本，然后将它拷贝到真机上运行：

https://goleveldb-1301596189.cos.ap-guangzhou.myqcloud.com/image-20201118002655995.png

可以看到，我这个电脑的CPU型号是：i5-2520M，这个CPU是一个非常老的型号了，这是我初中时候的电脑。

小结

在这一章中，我们主要是补全了前面没有讲解透彻的知识点，在后面的章节中，我们会逐渐在原有的框架上，将原来较为简陋的功能进行完善，制作出来一个更像样的操作系统，下一节中，我们会跟随作者的文章学习并且实现一个较为高级的内存管理单元。
